4.6. Mājas elektrotīkls

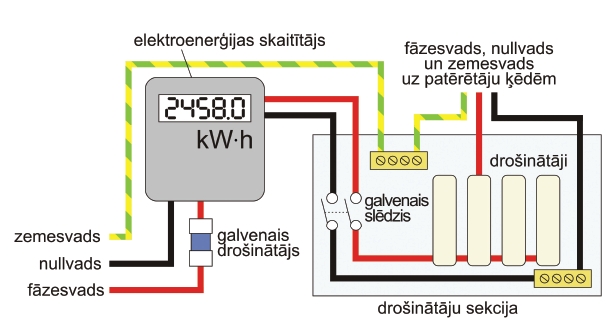

Lai jebkura elektroierīce varētu darboties, tai nepieciešama noslēgta elektriskā ķēde – strāvai jāplūst no strāvas avota cauri patērētājam un pēc tam jāatgriežas strāvas avotā. Attēlā ir redzama elektrotīkla pieslēguma shēma.
Mājas elektrotīkla shēmaParasti dzīvoklim pienākošajam kabelim ir trīs vadi. Elektroenerģiju pievada pa fāzesvadu un nepatērēto enerģiju aizvada pa nullvadu, bet zemesvads ēkas iekšienē ir savienots ar aukstā ūdensvada caurulēm. Zemesvadā strāva parasti neplūst, tas ir vajadzīgs strāvas lietotāja – cilvēka aizsardzībai pret dažādiem negadījumiem. Fāzes vads dzīvoklī ir pievienots vairākām elektriskām ķēdēm. Parasti viena vai divas ķēdes dzīvoklī ir paredzētas kontaktligzdām, kā arī atsevišķas ķēdes ir apgaismojumam, elektriskajai plītij, ūdenssildītājam u.c. Katrā šādā ķēdē ir ieslēgts drošinātājs. Gan galvenais drošinātājs, gan atsevišķo ķēžu drošinātāji (kūstošie vai automātiskie)
aizsargā vadus pret pārslodzi – pārāk lielu strāvas stiprumu. Ja plūst pārāk stipra strāva, vadi pārāk sakarst un var pat aizdegties.
Elektrisko ierīču darbināšanai nepieciešama noteikta elektriskā jauda.
|
Jaudu mēra vatos (saīsināti apzīmē ar W). Jaudas vienība nosaukta izcila angļu izgudrotāja, tvaika mašīnas konstruktora Džeimsa Vata vārdā. Reizēm jaudu ērti izteikt kilovatos (kW) vai pat megavatos (MW). Piemēram: 3000 W = 3 kW vai 6 000 000 W = 6 MW
Tā jauda, kas norādīta uz katra elektroenerģijas patērētāja, ir tā saucamā nominālā jeb paredzētā jauda. Lai to nodrošinātu, patērētājs jāpieslēdz atbilstošam strāvas avotam. Tikai tad ierīce darbosies normāli – paredzētajā režīmā. Elektroierīces darba spriegums un nominālā jauda parasti ir norādīta uz ierīcei piestiprinātas normatīvu plāksnītes vai tieši uz korpusa.
Piemēram, no attēlotās tostera normatīvu plāksnītes redzams, ka šī tostera darba spriegums ir 230 V un nominālā jauda ir 750 W.
|
Kopējais elektroenerģijas patēriņš ir atkarīgs ne vien no elektrisko ierīču jaudas, bet arī no to darbināšanas ilguma.
Lai uzzinātu, cik daudz elektroenerģijas (E) ir izlietots, ierīces jauda (P) jāreizina ar tās darbošanās laiku (t): E = P·t
No šīs sakarības redzams, ka 1J= 1Ws
Elektroenerģiju parasti mēra kilovatstundās (kWh) nevis vatsekundēs (Ws).
(1kWh=1000W · 3600s = 3 600 000 Ws = 3 600 000 J)
Elektroenerģijas patēriņu kilovatstundās uzskaita elektroenerģijas skaitītājs un par patērēto elektroenerģiju jāmaksā pēc noteikta tarifa.
Elektroenerģijas skaitītājs

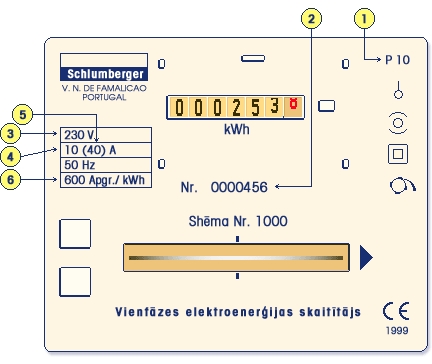

Uz parametru plāksnītes skaitītāja lodziņā ir norādīts:
(1) Skaitītāja tips
(2) Skaitītāja rūpnīcas numurs
(3) Skaitītāja darba spriegums [voltos]
(4) Nominālās darba strāvas lielums [ampēros]
(5) Maksimāli pieļaujamās strāvas lielums [ampēros]
(6) Skaitītāja konstante [apgriezieni/kWh]
Ir jāievēro drošības noteikumi, rīkojoties ar elektroierīcēm un izmantojot elektrotīklu.
|
220V sadzīves elektrotīklu pieņemts saukt par “zemsprieguma” un kļūdaini to uzskata par drošu. Prakse pierādījusi, ka, ekspluatējot tieši šos tīklus, notiek visvairāk nelaimes gadījumu. Sadzīvē elektrotraumas un ugunsgrēkus bieži vien izraisa tas, ka ar laiku elektroierīču izolācija noveco un zaudē savas īpašības.
Ja fāzesvada izolācija tiek bojāta un vads nokļūst saskarē ar elektroierīces (piemēram, ūdens sildītāja) metāla korpusu, tad uz ierīces korpusu noplūst elektriskais lādiņš. Ja lādiņš no korpusa nevar aizplūst, tad cilvēks, pieskaroties korpusam, saņem strāvas triecienu, jo elektriskais lādiņš aizplūst zemē caur cilvēka ķermeni. Zemesvads šādus draudus novērš, jo lādiņš, kas varētu nonākt uz elektroierīces korpusa bojātas vadu izolācijas dēļ, uzreiz noplūst zemē caur zemesvadu (zemējumu). Strāvas stiprumam
fāzesvadā palielinoties, nostrādā drošinātājs, pārtraucot bojāto elektrisko ķēdi (drošinātājs tiek “izsists”), un bojātā elektroierīce tad vairs nav pieslēgta tīklam.
Elektroierīcēm ar plastmasas korpusu (putekļusūcējam, elektriskajam urbim u.c.) nav zemesvada. Tā plastmasas korpuss nevada elektrisko strāvu, tādēļ uz apvalka lādiņš nevar uzkrāties un apdraudēt ierīces lietotāju. Par šādām ierīcēm saka, ka tās ir dubultizolētas. Uz šādu ierīču normatīvajām plāksnītēm tas parasti tiek norādīts ar speciālu zīmi-
 .
Sadzīvē ir ieteicams lietot elektroierīces ar dubulto izolāciju. Pēdējos gados šādas elektroierīces arvien plašāk piedāvā tirdzniecībā un tās ir iespējams iegādāties. Tas garantē lielāku drošību.
|
