4. uzdevums

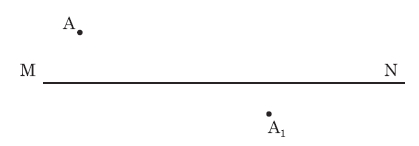

Zīmējumā attēlota plānas lēcas galvenā optiskā ass MN, spīdošs punkts A un tā attēls A1.
a) Konstruējot atrodi lēcas centru un fokusu!
b) Nosaki lēcas tipu!
c) Kāds attēls – reāls vai šķietams – izveidojas, izmantojot lēcu?
Atrisinājums

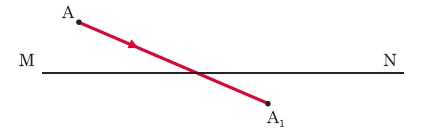

1. solis
Ja krītošais stars iet caur lēcas optisko centru, tad stars netiek lauzts.
Tādēļ novelkam gaismas staru no spīdošā punkta A uz tā attēlu A1.
Tālāk
2. solis

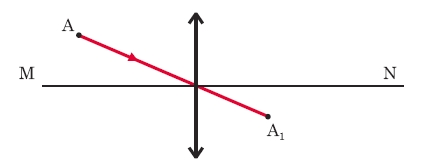

Vietā, kur gaismas stars AA1
krusto lēcas galveno optisko asi MN, perpendikulāri tai atrodas plāna lēca. Iezīmējam lēcas plakni un lēcu.
Ja priekšmets atrodas virs galvenās optiskās ass, bet priekšmets zem tās, tad varam secināt, ka tā ir savācējlēca.
Tālāk

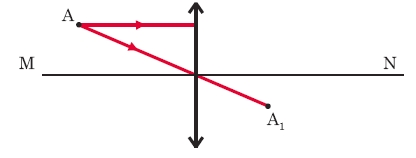

3. solis
Lai noteiktu lēcas fokusa attālumu, vajadzīgs vēl viens stars. Izvēlamies staru, kas līdz lēcai izplatās paralēli lēcas galvenajai optiskajai asij. Iezīmējam to.
Tālāk

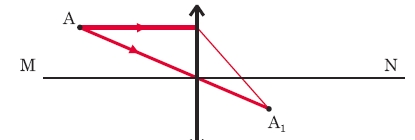

4. solis
Lēca staru lauž, tāpēc zīmējam tā turpmāko gaitu caur punktu A1.
Tā kā A1 ir punkta A attēls, tad pēc tam gaismas stars izplatās caur lēcas fokusu uz punktu A1.
Tālāk
5. solis
Punktā, kurā stars krusto lēcas galveno optisko asi, atrodas lēcas fokuss.
Atbilde:
Aplūkotajā gadījumā plānā lēca ir savācējlēca. Attēls ir reāls.
