2. uzdevums

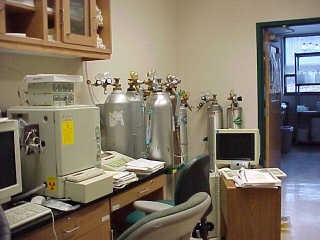

Mīlānas universitātes gāzes izpētes laboratorija
www.al.umces.edu/Facilities/334.htm
|
Laboratorijas apstākļos pētīja gāzes parametru maiņu izobāriskā procesā, ja m = const. Sākuma stāvoklī gāzes tilpums V1 = 1 m3, temperatūra T1 = 250 K, gāzes spiediens p = 1 · 105 Pa. Gāzes beigu temperatūra T2 = 400 K.
Konstruē grafiku izobāriskam procesam koordinātās VT, pV, pT
!
Atrisinājums
Lai konstruētu izobāriska procesa grafiku koordinātās VT, izmanto Gē – Lisaka likumu, saskaņā ar kuru izobāriskā procesā
= const.
Tālāk
Tādējādi
, kur pēc uzdevuma nosacījumiem V1
= 1 m3, T1 = 250 K, T2 = 400 K, no tā seko, ka V2 = 1,6 m3.
Tālāk
Tā kā tilpums palielinās lineāri, tad konstruējamā funkcija V = V(T)
ir lineāra funkcija, tādēļ tās konstruēšanai ir pietiekami zināt
divus punktus.
Aizpilda tabulu:
Tālāk

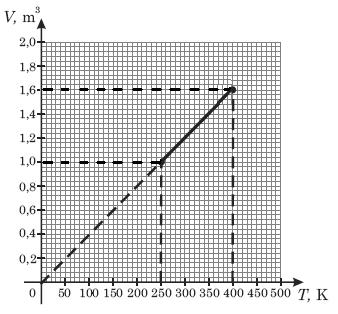

Uz asīm atliek fizikālo lielumu apzīmējumus: uz abscisu ass – absolūto temperatūru un tās mērvienību, uz ordinātu ass – tilpumu un tā mērvienību. Izvēlas atbilstošu
mērogu: absolūtās temperatūras asij lietderīgi būtu izvēlēties soli 50 K, bet tilpumam 0,2 m3.
Tad atliek punktus un konstruē funkciju V = V(T).
Tālāk

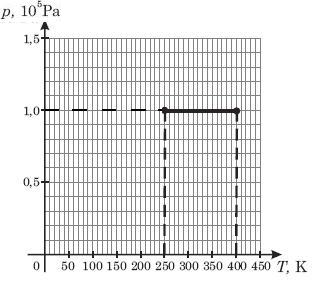

Lai konstruētu dotā procesa grafiku pT koordinātās, konstruē funkciju
p = p(T), turklāt gāzes spiediens p = 1 · 105 Pa un tas ir nemainīgs (izobāriskā procesā p = const), tādēļ grafiks ir paralēls abscisu asij.
Tālāk

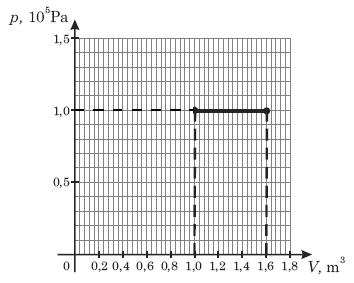

Lai konstruētu dotā procesa grafiku pV koordinātās, konstruē funkciju
p = p(V), turklāt gāzes spiediens p = 1 · 105 Pa un tas ir nemainīgs (izobāriska procesā p
= const), tādēļ grafiks ir paralēls abscisu asij.
